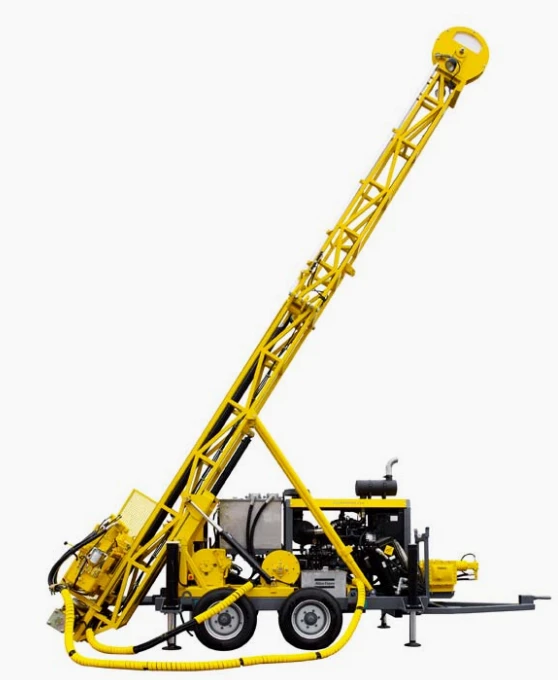

Druileáil Taiscéalaíochta CGET CGET CS14/CS14C Croí-druileáil

CS14/CS14C SONRAÍOCHTAÍ FEIDHMÍOCHTA



Coráil doimhneachta acmhainne (sreanglíne nó traidisiúnta)

Bsreanglíne1540 m(5052 troigh)

Nsreanglíne1200 m(4042 tr)

H sreanglíne800 m(2695 tr)

Psreanglíne475 m(1558 tr)

* Tá doimhneacht bunaithe ar pholl ingearach *

Príomh-ardaitheoir

Toilleadh líne singil: Druma lom 80 kN (18 000 lb)

Luas líne: druma lom 44 m/nim (148 tr/nóim)

Méid an chábla: 35 m (118 troigh) x 16 mm (10/16 in)



Líne sreang

Cumas: 1830 m (6000 troigh) de 4,76 mm (3/16 in) 975 m (3200 tr) de 6,35 mm (1/4 in)

Tarraingt líne: Druma lom: 11,9 kN (2665 lb) druma iomlán: 3,0 kN (668 lb)

Luas líne: Druma lom 114 m/nim (374 troigh/nóim) druma iomlán 453 m/nóim (1486 tr/nóim)



Córas crann agus beathaithe

Taisteal beatha: 3,5 m (11,5 troigh)

Luasanna beathaithe: Go tapa agus mall le rialú athraitheach

Sá: 59,6 kN (13 390 lb)

Tarraingt: 138 kN (31 020 lb)

Uillinn druileála: 45 go 90 céim

Fad tarraingt slat: 6,09 m (20 troigh)



Aonad cumhachta

Monarú: Cummins

Múnla: QSB6,7 Sraith III

Toirt: 6,7 lítear 6 cyl.

Cumhacht: 153 kW (208 hp)

RPM: 1800

Cineál innill: díosal turbocharged / tar éis fuaraithe

Fuarú: Uisce

Córas leictreach: 24 V (Alternator 24 V, 95Amp)



Córas hiodrálacha

Caidéal príomhúil: 28 MPa - 242 l / nóim (4061 psi - 63,9 gal / nóim)

Caidéal tánaisteach: 20 MPa - 122 l/nim (2901 psi - 32,2 gal / nóim)

Caidéal cúnta: 21,5 MPa - 47 l/nim (3118 psi - 12,4 gal / nóim)

Fuarú ola hiodrálacha: Aer



Luasanna ceann druileála agus fearsaid

Cumhacht: Mótar hiodrálacha – luas athraitheach/inchúlaithe

Tiomántán deiridh: 4 i slabhra tiomáinte i ndabhach ola – cóimheas 2:5

Fearsaid (trastomhas istigh): 117 mm (4 5/8 in)

Luas fearsaid: 117-1300 rpm

Casmhóiminte: Uasmhéid 5113 Nm (3771 ftlb)

Ceann insí: Swing away



Rogha Crawler

Raidió Cianrialaithe, uasluas 3 km/u

Banda crawler tromshaothair, 300 mm ar leithead 6991 1389 01 (v4.1)



Tionól Chuck

Cineál: Hiodrálacha oscailte, earrach dúnta

Trastomhas istigh uasta: 117 mm (4 5/8 in)

Toilleadh coinneála: 1 8143 kg (40 000 lb)



Sealbhóir Slat

Cineál: Oscailte hiodrálacha, earrach gáis dúnta

Trastomhas uasta taobh istigh: 210 mm (8,3 in)

Toilleadh coinneála: 13 000 kg (28 660 lb)



Tacaíonn bonn druileála

Rig gléasta leantóir, ceithre roth 770 mm (30,3 in).

Tacaíocht: 4 seaic hiodrálach

Trastomhas ceap: 200 / 230 mm (7,87 / 9 in)

Fad taistil: 550 mm (21,6 in)



Meáchan

- CS14 san áireamh. Trido140 agus Sealbhóir Slat: 7000 kg (15 430 lb)

- CS14C (crawler suite): 9000 kg (19 800 lb)



Toisí (L – W – H)

I suíomh iompair (bainte an crann barr):

6370 mm (21,45 troigh) 2200 mm (7,22 troigh) 2340 mm (7,88 troigh)



Iompar ar shuíomh druileála (crainn barr fillte):

6370 mm (21,45 troigh) 2550 mm (8,59 troigh) 2340 mm (7,88 troigh)



Trealamh caighdeánach

-Dumpáil crann hiodrálacha

- Sealbhóir slat P-mhéid hiodrálacha

-Masta ina dhá chuid

-4 seaic leibhéalta hiodrálach

-Roth mór sheave choróin

- Pacáiste tarraingthe

-Caith línte ar an gcrann íochtair

- Umar breosla 200 l (53 gal)

-Gardaí sábháilteachta

- Scagaire breosla & deighilteoir uisce

-Caidéal líonadh taiscumar ola hiodrálach

- Ardú crann hiodrálacha



Roghanna

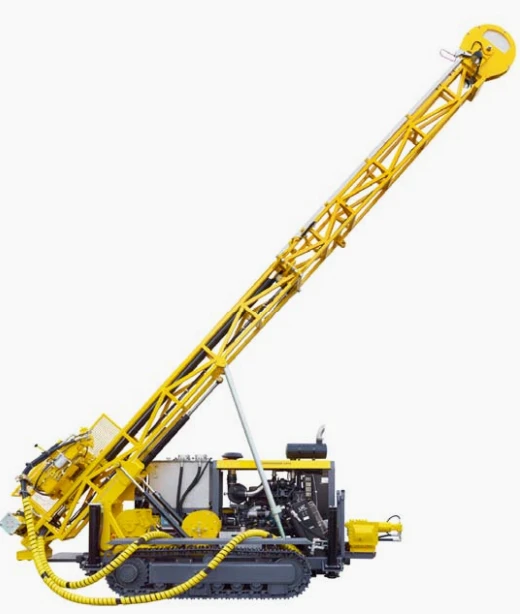

-Crawler rig suite – CS14C

- Meascthóir láibe hiodrálach

-RPM méadar

- Méadar sreafa uisce (uasmhéid 6,4 MPa)

- Caidéal láibe hiodrálach, Trido 140:

sreabhadh / brú uasta: 140 l / min (37 gal / nóim) / 7 MPa (1015 psi)

Is mheastacháin iad na meáchain agus na toisí go léir agus féadfaidh CGET iad a athrú
